CP1E可编程控制器：经济、易用、高效

特点：

实现突破性低成本

拓展装置控制的可能性，具备国际竞争力。

性价比出色的可编程控制器、CP1E经过改良，
备有可进一步降低装置成本的E□□S型(基本机型)和N□□S(1)型(应用机型)。
选择最佳机型，可进一步降低装置成本。

操作简单、界面友好

“智能输入”实现直观的工具操作。

带智能输入功能的简易输入编辑器【所有机型均适用】

当在梯形图编辑模式下通过键盘输入指令时，会自动显示提示的指令并且自动输入相应地址。连接线会根据光标位置自动插入，使梯形图编程更加直观。

简易输入编辑器

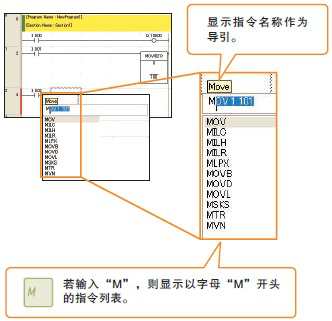

指令和地址输入辅助功能

当在梯形图编辑窗口中通过键盘输入指令时，会自动显示提示的指令。不必记住整个助记符，而只需从列表中选择指令即可，因而简化了输入操作。

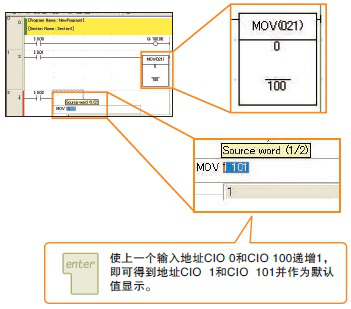

地址递增

使下一个输入的接点、线圈、操作数的地址递增1并作为默认值显示，因而可轻松输入连续地址。

界面友好的梯形图程序输入

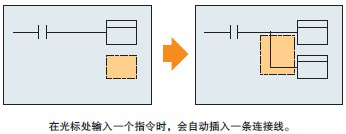

自动插入连接线

自动插入连接线的功能可在光标位置自动生成所需的连接线。

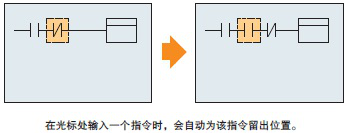

当需要插入指令时自动插入条目栏

即使光标位于其它指令上，增加指令时也会自动空出该指令的空位。

方便复用的梯形图编程

通过地址递增进行复制

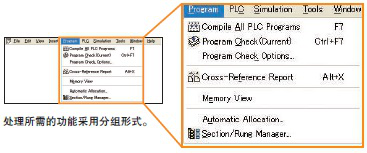

直观的菜单结构

直观的菜单显示

借助设计直观的菜单结构，用户不必参考手册，只需查看菜单即可快速了解整个系统并顺畅操作。

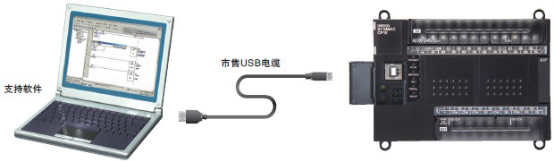

只需市售的USB电缆即可实现连接【所有机型均适用】

CP1E上备有外设(USB)端口。使用市售的USB电缆即可连接计算机，而无需USB转换电缆或特种电缆，从而简化了连接并降低了电缆成本。

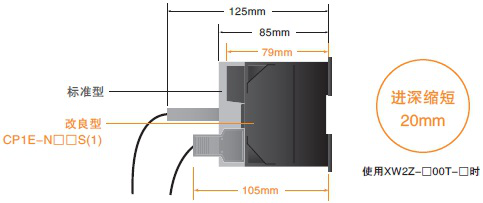

装上RS-232C连接器时，进深缩短20mm【改良型】

进深比标准型缩短6mm。

高效无浪费

可灵活支持小型系统

可选设备丰富，扩展性更高

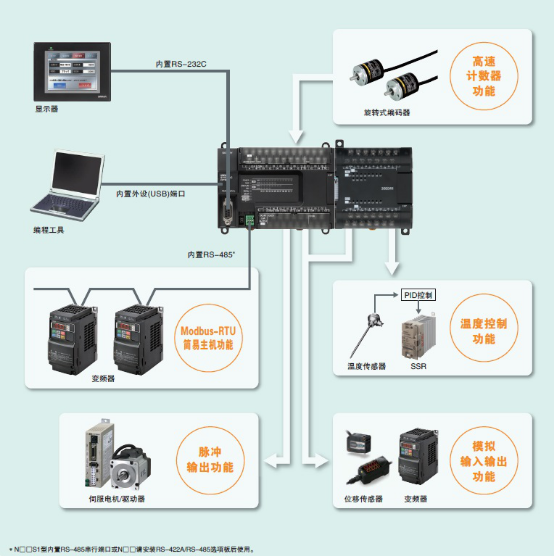

具备先进的控制性能和功能，应用广泛【应用机型】

应用机型(CP1E-N□□、N□□S(1))内置高速计数器功能、脉冲输出功能、串行连接端口。

此外，使用扩展单元及选项板时，可支持各种装置控制。

脉冲输出功能【仅晶体管输出型】

使用100kHz、2轴脉冲输出功能实现高精度定位控制。

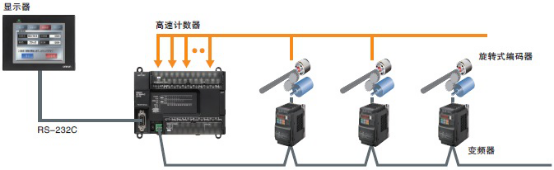

高速计数器功能*

使用100kHz(单相)2轴和10kHz(单相)4轴的高速计数器功能，即使是多轴控制，也可通过1台设备实现。
* 基本机型内置10kHz(单相)6轴的高速计数器。

Modbus-RTU简易主机功能

通过内置RS-485指定变频器速度。

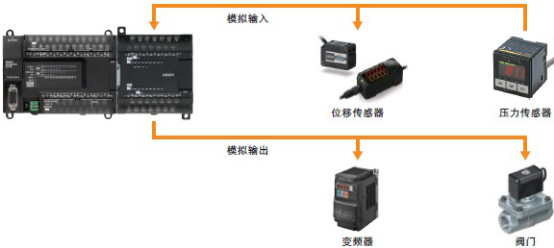

模拟输入输出功能

凭借1/12,000的高分辨率，实现高精度的模拟输入输出控制。
使用选项板可扩展较少点数，使用扩展单元最多可扩展24点。

温度控制功能

可通过温度输入单元和PID指令的组合，实现温度控制。
CP1W-TS004的1个单元热电偶输入为最多12点

CP1W-TS003的2点为温度传感器/模拟输入兼用，使用1个单元即可构成温度传感器输入和模拟输入。

串行PLC Link功能

通过多台CP1E控制装置时，最多9台CP1E可进行10ch以内的数据链接。

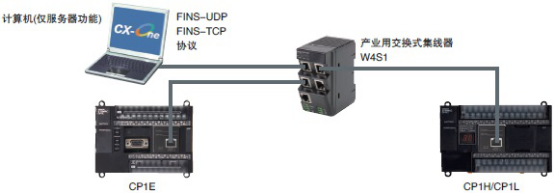

Ethernet通信功能

安装Ethernet选项板(CP1W-CIF41)后，可通过Ethernet实现从上位计算机/控制器进行监控，以及基于CX-Programmer的编程、监控。(仅服务器功能)

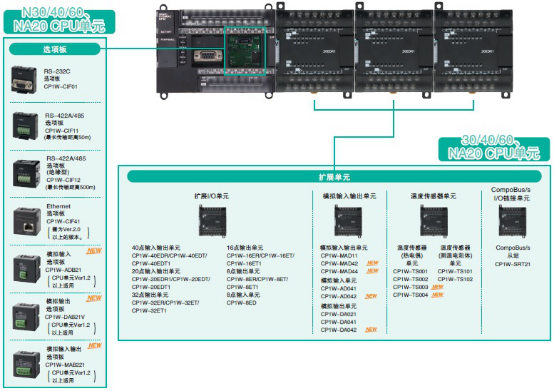

使用可选设备，进一步拓展应用适用性

可扩展1个单元的串行选项板或Ethernet选项板。(N30/40/60、NA20 CPU单元)

最多可安装3个扩展单元。(30/40/60、NA20 CPU单元)

* CP1E-N□□S/N□□S1无法安装选项板。

产品规格：

常见型号：

CP1E-E14SDR-A

CP1E-E20SDR-A

CP1E-E30SDR-A

CP1E-E40SDR-A

CP1E-E60SDR-A

CP1E-E10DR-A

CP1E-E10DT-A

CP1E-E10DT1-A

CP1E-E10DR-D

CP1E-E10DT-D

CP1E-E10DT1-D

CP1E-E14DR-A

CP1E-E20DR-A

CP1E-E30DR-A

CP1E-E40DR-A

CP1E-N30S1DR-A

CP1E-N30S1DT-D

CP1E-N30S1DT1-D

CP1E-N40S1DR-A

CP1E-N40S1DT-D

CP1E-N40S1DT1-D

CP1E-N60S1DR-A

CP1E-N60S1DT-D

CP1E-N60S1DT1-D

CP1E-N30SDR-A

CP1E-N30SDT-D

CP1E-N30SDT1-D

CP1E-N40SDR-A

CP1E-N40SDT-D

CP1E-N40SDT1-D

CP1E-N60SDR-A

CP1E-N60SDT-D

CP1E-N60SDT1-D

CP1E-N14DR-A

CP1E-N14DT-A

CP1E-N14DT1-A

CP1E-N14DR-D

CP1E-N14DT-D

CP1E-N14DT1-D

CP1E-N20DR-A

CP1E-N20DT-A

CP1E-N20DT1-A

CP1E-N20DR-D

CP1E-N20DT-D

CP1E-N20DT1-D

CP1E-N30DR-A

CP1E-N30DT-A

CP1E-N30DT1-A

CP1E-N30DR-D

CP1E-N30DT-D

CP1E-N30DT1-D

CP1E-N40DR-A

CP1E-N40DT-A

CP1E-N40DT1-A

CP1E-N40DR-D

CP1E-N40DT-D

CP1E-N40DT1-D

CP1E-N60DR-A

CP1E-N60DT-A

CP1E-N60DT1-A

CP1E-N60DR-D

CP1E-N60DT-D

CP1E-N60DT1-D

CP1E-NA20DR-A

CP1E-NA20DT-D

CP1E-NA20DT1-D

CP1W-BAT01

CP1W-CIF01

CP1W-CIF11

CP1W-CIF12

CP1W-CIF41

CP1W-ADB21

CP1W-DAB21V

CP1W-MAB221

CP1W-8ED

CP1W-8ER

CP1W-8ET

CP1W-8ET1

CP1W-16ER

CP1W-16ET

CP1W-16ET1

CP1W-32ER

CP1W-32ET

CP1W-32ET1

CP1W-20EDR1

CP1W-20EDT

CP1W-20EDT1

CP1W-40EDR

CP1W-40EDT

CP1W-40EDT1

CP1W-AD041

CP1W-AD042

CP1W-DA021

CP1W-DA041

CP1W-DA042

CP1W-MAD44

CP1W-MAD42

CP1W-MAD11

CP1W-TS001

CP1W-TS002

CP1W-TS101

CP1W-TS102

CP1W-TS003

CP1W-TS004

CP1W-SRT21

CP1W-CN811

PFP-50N

PFP-100N

PFP-100N2

PFP-M
